- 數控沖床潤滑系統，在沖床整機中占有十分重要的位置，其設計、調試和維修保養，對于提高數控沖床加工精度、延長數控沖床使用壽命等方面都有著十分重要的作用。在數控沖床上，潤滑系統不僅起著潤滑作用，而且還起著冷卻作用，對機床部件實現恒溫控制，減小熱變形的影響。
數控沖床上潤滑方式有：油脂潤滑和油液潤滑兩種形式。油液潤滑形式又可分為：油液循環潤滑、定時定量潤滑、油霧潤滑和油氣潤滑等方式。在一臺數控沖床上，有時只有一種潤滑方式，有時是多種潤滑方式同時存在。例如在某一數控沖床上，主軸軸承、滾珠絲杠螺母副以及滾珠絲杠支承軸承等采用油脂潤滑，機床導軌等移動部件采用定時定量潤滑，而主軸箱內的變速齒輪則采用油液循環潤滑。下面介紹各種潤滑方式。
一、油脂潤滑方式
油脂潤滑方式不需要潤滑設備，工作可靠、密封簡單、不需要經常添加和更換、維護方便、但摩擦阻力大。油脂潤滑方式一般采用的是高級鋰基油脂潤滑。潤滑時油脂的封人量一般為潤滑空間容積的10%，切忌隨意填滿。油脂過多，會加劇運動部件的發熱。采用油脂潤滑方式時，要采取有效的密封措施，以防止切屑液和潤滑油進入。密封措施有迷宮式密封、油封密封和密封圈密封。
二、油液循環潤滑方式
在數控沖床上，發熱量大的部件，常采用油液循環潤滑方式。油液循環方式是利用油泵把油箱中的潤滑油經管道和分油器等元件送到各潤滑點上，用過的油液返回油箱，在返回途中或者在油箱中油液經過冷卻和過濾后再供循環使用。這種潤滑方式供油充足，宜于潤滑油壓力、流量和溫度的控制與調整。例如加工中心主軸箱的冷卻潤滑，可參閱第七章的有關內容。
三、定時定量潤滑
定時定量潤滑無論潤滑點位置高低和離油泵遠近，各點的供油量穩定，由于潤滑周期的長短及供油量可調整，減少了潤滑油的消耗，易于自動報警，潤滑可靠性高。定時定量潤滑系統一般有兩種結構：一種是采用定量閥給油系統，另一種是采用電動間隙泵給油系統。
1．定量閥定時定量潤滑系統 如圖8—2所示定量閥定時定量
圖8-2定量閥定時
定量潤滑系統潤滑系統的工作原理是：油泵起動后，將高壓潤滑油送到各定量閥，定量閥即將定量油液經支路油管送至各潤滑點。當油路中壓力達到某一值時，說明定量閥中油液已完全輸出，由壓力繼電器監測控制，使油泵停止工作。這時定量閥在彈簧作用下儲好定量油液，為下一次送油做好準備，每次潤滑間隙時間由電氣控制系統自動控制。

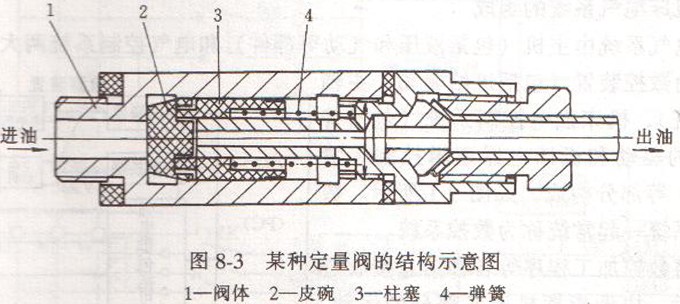

圖8-3是定量閥的結構示意圖。定量閥的工作原理是：當油泵工作時壓力油進入油口后，將皮碗壓緊閥芯的出油口之后，同時克服彈簧的彈力，使柱塞向右運動，壓力油進入定量閥的左腔；當油泵不工作時，在彈簧的作用下，柱塞左移，左腔中的潤滑油使皮碗關閉進油口，打開閥芯上的出油口，定量的潤滑油輸出。
圖8-3某種定量閥的結構示意圖
2．電動間隙泵定時定量潤滑系統 潤滑系統采用電動間隙潤滑油，如THM6350臥式加工中心采用的電動間隙泵定時定量潤滑系統，具體內容可看第三章的有關內容。
在定時定量潤滑系統中，由于供油量小，潤滑油不重復使用，無熱量帶回油箱等原因，油箱體積一般較小。油箱通常由油泵、單向閥、安全閥、過濾器及流量繼電器等組成，流量繼電器用于潤滑油量少于規定值時，向數控沖床提供潤滑系統缺油報警信號。
四、油霧潤滑方式
油霧潤滑是利用經過凈化處理的壓縮空氣將潤滑油霧化，并經管道吹送到摩擦表面，能以較少油量獲得較充分的潤滑，壓縮空氣還具有冷卻作用，常用于高速回轉軸承。但油霧潤滑易被吹出，污染環境。油霧潤滑系統通常由通入壓縮空氣的分水過濾器，電磁閥、調壓器進入霧化器后，送往噴嘴噴出潤滑。
五、油氣潤滑方式
有關油氣潤滑方式的內容請參見第七章有關章節。
